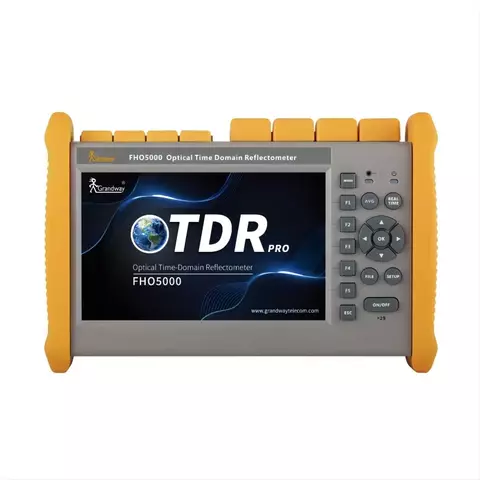

Оптичний рефлектометр Grandway FH05000–M21PRO–PM–TS–VFL–FM–SC/AP
Все про товар
Повний опис
Grandway FH05000–M21PRO–PM–TS–VFL–FM–SC/AP – це оптичний рефлектометр для діагностики волоконно-оптичних систем зв'язку, працює з довжинами хвиль 850/1300 нм та динамічним діапазоном 19/21 дБ, підтримкою Bluetooth та мобільним застосунком.
Рефлектометри серії FHO5000PRO вирізняються підвищеною точністю вимірювань та покращеною стабільністю роботи. Збільшений динамічний діапазон та оптимізовані мертві зони забезпечують точніше тестування оптоволокна. Прилад однаково ефективно підходить як для перевірки ліній на етапі будівництва та монтажу оптичних мереж, так і для подальшого обслуговування та оперативного пошуку несправностей. FHO5000PRO стане надійним помічником під час вирішення будь-яких завдань діагностики ВОЛЗ.
Особливості
- Можливість перемикання між OTDR-трасою та картою волоконно-оптичної лінії
- Підтримка функцій VFL, OLS, OPM, карти волоконно-оптичної лінії та волоконного мікроскопа
- Дистанційне керування через ПК за допомогою програмного забезпечення через інтерфейс RJ45
- Вбудована функція створення PDF-звіту за результатами OTDR-вимірювань та тестування лінії
- Багатомовний інтерфейс та введення (понад 14 мов)
- Підтримка Bluetooth та мобільного застосунку
Технічні характеристики
| Рефлектометр (OTDR) | |
|---|---|
| Довжина хвилі | 850 нм/1300 нм |
| Динамічний діапазон | 19/21 дБ |
| Мертва зона за подією та згасанням | 1 м/4 м |
| Підтримка Bluetooth | так |
| Діапазон вимірювань | 500 м ~ 265 км |
| Ширина імпульсу | 3 нс ~ 20 мкс |
| Роздільність вибірки | мінімум 5 см |
| Кількість точок вибірки | макс. 256 000 |
| Лінійність | ≤0,05 дБ/дБ |
| Поріг втрат | 0,01 дБ |
| Роздільність втрат | 0,001 дБ |
| Роздільність відстані | 0,01 м |
| Налаштування IOR | 1,2000~1,7000 |
| Точність вимірювання відстані | ±(0,75 м + відстань вимірювання × 3 × 10⁻⁵ + роздільна здатність вибірки) (без урахування невизначеності IOR) |
| Візуальний локатор несправностей (VFL) | |
| Робоча довжина хвилі | 650±10 нм |
| Вихідна потужність | 10 мВт; CW/2 Гц |
| Роз'єм | універсальний 2,5 мм для FC/SC/ST |
| Джерело лазерного випромінювання (OLS) | |
| Робоча довжина хвилі | 850 нм/1300 нм |
| Вихідна потужність | >-10 дБм; CW/270 Гц/1 кГц/2 кГц |
| Роз'єм | роз'єм рефлектометра |
| Широкосмуговий вимірювач потужності (BPM) | |
| Діапазон довжин хвиль | 800 нм ~ 1700 нм |
| Калібровані довжини хвиль | 850/1300/1310/1490/1550/1625/1650 нм |
| Діапазон вимірювання | тип A: -60~+10 дБм; тип B: -40~+23 дБм (опціонально) |
| Точність | ±0,35 дБ |
| Роздільність | 0,01 дБ |
| Роз'єм | FC або SC |
| Загальні характеристики | |
| Інтерфейс | 1 порт RJ45, 3 порти USB (USB 2.0, USB Type A 2, USB Type B 1) |
| Дисплей | 7-дюймовий сенсорний TFT-РК |
| Об'єм пам'яті | TF-карта 16 ГБ |
| Акумулятор | літієва батарея 7,4 В/5,2 Аг (сертифікована для використання в авіації) |
| Живлення | 10 В (постійний струм)/4 А, 100 В (змінний струм) до 240 В (змінний струм), 50–60 Гц |
| Габарити | 253 мм × 168 мм × 73,5 мм |
| Вага | 1,5 кг з акумулятором |
Посібник користувача
Завантажити посібник користувача для Grandway FH05000–M21PRO–PM–TS–VFL–FM–SC/AP (англ.).
Програмне забезпечення
Завантажити програмне забезпечення для Grandway FH05000–M21PRO–PM–TS–VFL–FM–SC/AP.
Комплектація
- Оптичний рефлектометр Grandway FH05000–M21PRO–PM–TS–VFL–FM–SC/AP — 1 шт.
- Літієва батарея — 1 шт.
- Адаптер живлення — 1 шт.
- Зарядний кабель — 1 шт.
- Адаптер FC — 1 шт.
- USB-кабель — 1 шт.
- Короткий посібник — 1 шт.
- Звіт про тестування — 1 шт.
- Ремінець на зап'ястя — 1 шт.
- Сумка для перенесення — 1 шт.
