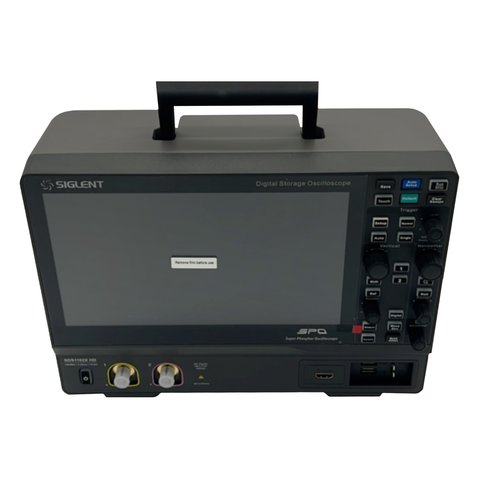

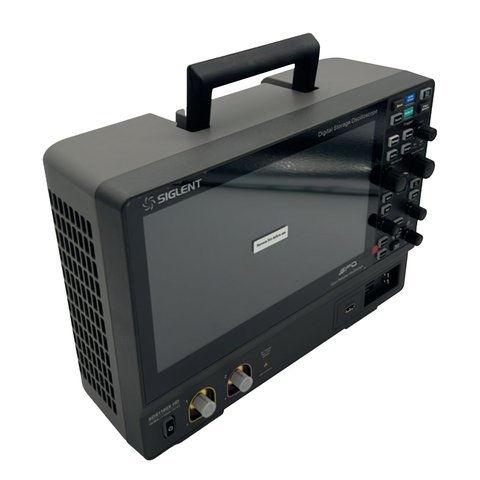

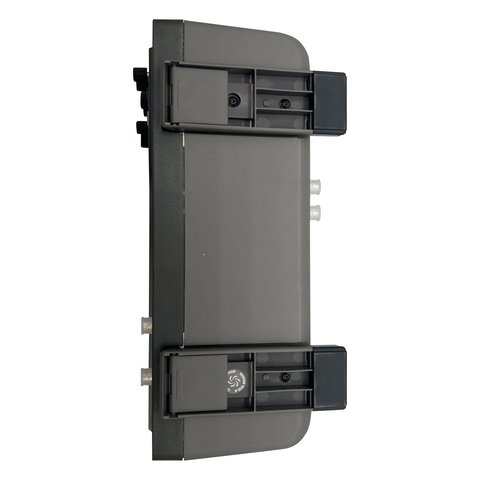

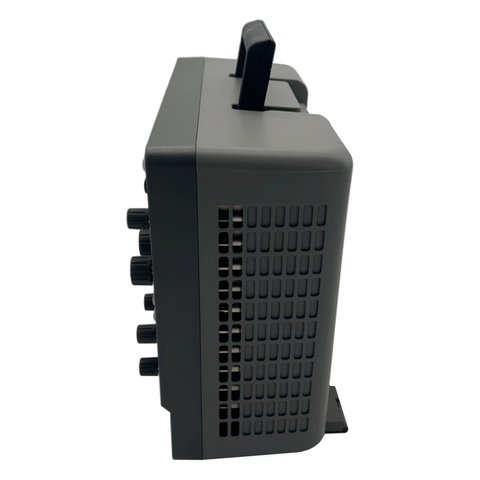

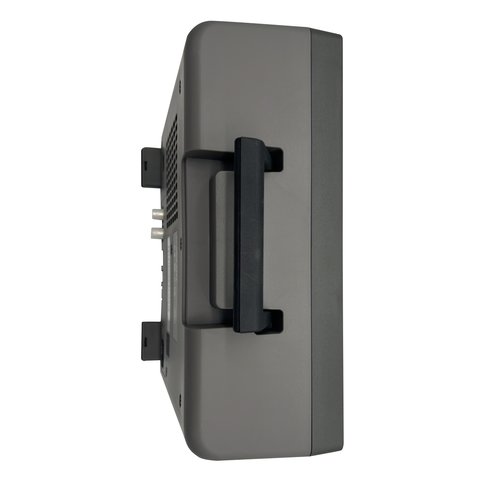

Цифровий осцилограф SIGLENT SDS1102X HD

SIGLENT SDS1102X HD – це цифровий двоканальний осцилограф з високою роздільною здатністю, оснащений 12-розрядним аналого-цифровим перетворювачем з частотою дискретизації 2 Гвиб/с та чудовою продуктивністю за рівнем шуму. Він має смугу пропускання 100 МГц та максимальну глибину пам'яті 100 МБ.

Серія осцилографів SDS1000X HD використовує технологію SPO від SIGLENT з максимальною швидкістю захоплення осцилограм до 120 000 осц/с (у звичайному режимі, до 500 000 осц/с у режимі сегментованої вибірки), функцією 256-рівневої градації інтенсивності осцилограми і температурним градієнтом. Також осцилографи оснащені інноваційною цифровою системою запуску з високою чутливістю і низьким рівнем тремтіння. Система запуску підтримує кілька потужних режимів, зокрема запуск за послідовною шиною.

Інструменти запису історії сигналів, функції пошуку і навігації, тесту за маскою, побудови діаграм Боде та аналізу потужності дозволяють захоплювати, зберігати і аналізувати розширені записи сигналів. Серед інших особливостей моделей серії – широкий набір математичних функцій і вимірювань, генератор сигналів довільної форми 25 МГц (опція), а також послідовне декодування.

Великий 10,1-дюймовий дисплей сенсорний з підтримкою мультитач-жестів і зручний інтерфейс підвищують ефективність роботи. Також доступні керування за допомогою миші та віддалений вебконтроль через LAN.

Особливості

• 12-розрядна висока роздільна здатність
  • 12-бітові аналого-цифрові перетворювачі з частотою дискретизації до 2 Гвиб/с
  • Вхідний тракт з рівнем шуму 70 мкВср.кв. за смуги пропускання 200 МГц
• 2 аналогові канали, смуга пропускання 100 МГц
• SPO-технологія
  • Швидкість захоплення осцилограм: до 120 000 осц/с (стандартний режим) і 500 000 осц/с (режим сегментованої вибірки)
  • Підтримка 256 рівнів градації інтенсивності осцилограми, температурний градієнт
  • Глибина пам'яті до100 МБ
  • Цифрова система запуску
• Інтелектуальний запуск: Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video (підтримка HDTV), Qualified, Nth edge, Delay, Setup/Hold time
• Запуск та декодер послідовної шини, підтримує протоколи I²C, SPI, UART, CAN, LIN, CAN FD (лише декодування), FlexRay (лише декодування)
• Режим сегментованої пам'яті, що розділяє максимальну глибину пам'яті на кілька сегментів (до 80 000) відповідно до умов запуску, заданих користувачем (з дуже коротким періодом простою між сегментами)
• Функція запису осцилограм в історію (макс. довжина запису осцилограм – 80 тис кадрів)
• Автоматичні вимірювання понад 50 параметрів, підтримка статистики з гістограмою, відстеженням, трендом, вимірюванням стробування та вимірюваннями математичних, історичних та опорних значень
• 4 математичні канали (ШПФ до 2 МБ, додавання, віднімання, множення, ділення, інтегрування, диференціал, квадратний корінь тощо), підтримка редактора формул
• Розширені функції аналізу даних: пошук, навігація, лічильник, діаграма Боде та аналіз потужності.
• Високошвидкісна апаратна функція перевірки масок з інструментом Mask Editor для створення шаблонів користувача
• 16 цифрових каналів (опція)
• Генератор сигналів 25 МГц (опція)
• Великий TFT-РК-дисплей 10,1" з роздільною здатністю 1024×600 (підтримує мультитач-жести)

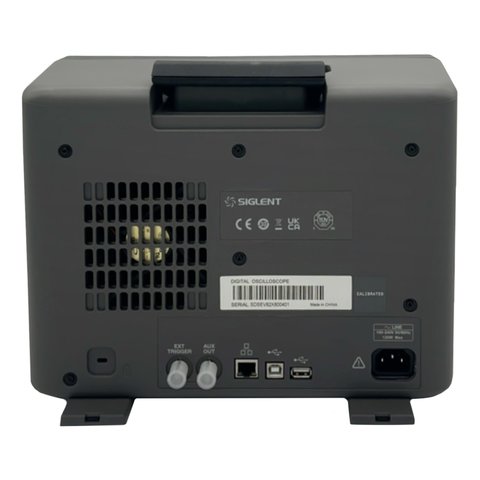

• Інтерфейси: USB Host, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out.
• Вбудований вебсервер для віддаленого керування через LAN-порт за допомогою браузера
• Підтримка команд дистанційного керування SCPI
• Підтримка зовнішньої миші та клавіатури

Відео

Технічні характеристики

Посібник користувача

  Завантажити посібник користувача для SIGLENT SDS1102X HD (англ.).

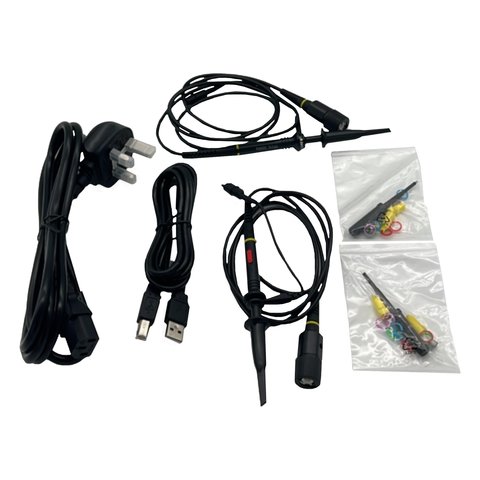

Комплектація

• Цифровий осцилограф SIGLENT SDS1102X HD — 1 шт.

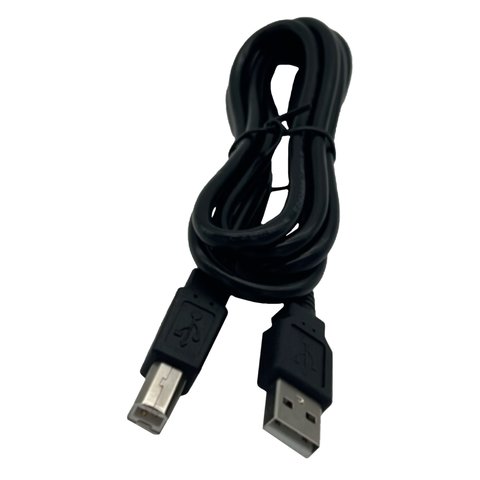

• USB-кабель — 1 шт.

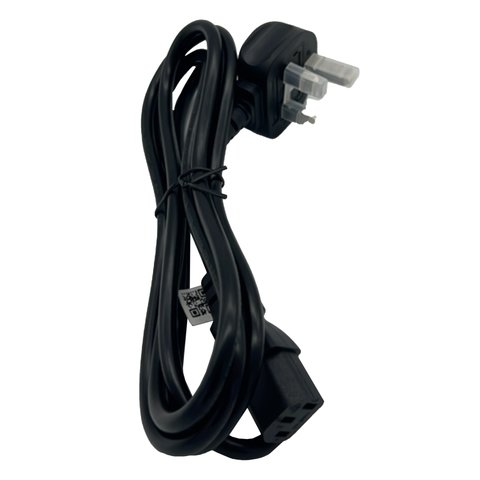

• Кабель живлення — 1 шт.

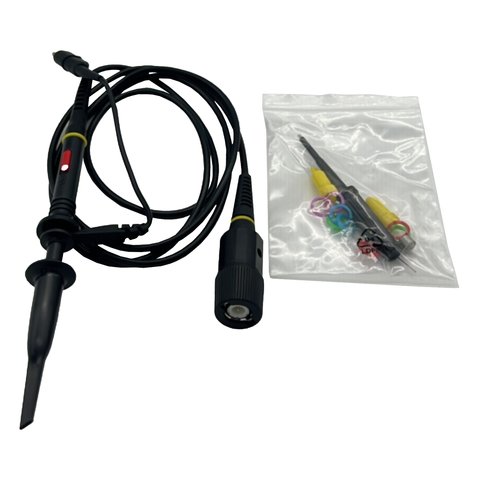

• Пасивний щуп (100 МГц) PP510 — 2 шт.
• Короткий посібник з експлуатації — 1 шт.
• Сертифікат калібрування — 1 шт.
