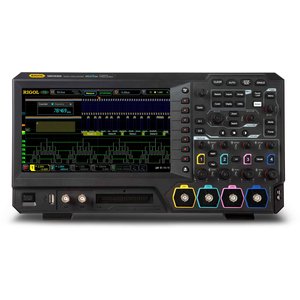

RIGOL MSO5102 – це двоканальний осцилограф змішаних сигналів з 16 цифровими каналами (100 МГц). Пристрій 7-в-1: цифровий осцилограф, логічний аналізатор, аналізатор спектру, генератор сигналів довільної форми, цифровий вольтметр, частотомір, аналізатор протоколу. Цей компактний легкий цифровий осцилограф гарантує максимально точний перегляд осцилограм та вимірювань. RIGOL MSO5102 захоплює 500 000 осцилограм на секунду, що дозволяє пришвидшувати аналіз сигналу та пошук несправностей. Зручний 9-дюймовий кольоровий рідкокристалічний сенсорний дисплей осцилографа забезпечує яскраве та чітке відтворення осцилограм.
Цифровий осцилограф RIGOL MSO5102 ідеально підходить для виробничих тестів, обслуговування в процесі експлуатації, досліджень та всіх видів робіт, в яких використовуються аналогові/цифрові тести.
| MSO5072 | MSO5074 | MSO5102 | MSO5104 | MSO5204 | MSO5354 | |
|---|---|---|---|---|---|---|
| Смуга пропускання | 70 МГц | 70 МГц | 100 МГц | 100 МГц | 200 МГц | 350 МГц |
| Канали | 2 аналогових | 4 аналогових | 2 аналогових | 4 аналогових | 4 аналогових | 4 аналогових |
| 16 цифрових каналів (необхідно замовити опцію PLA2216) | ||||||
| Частота дискретизації в реальному часі | 8 Гвиб/с | |||||
| Глибина пам'яті | 200 млн точок | |||||
| Запис осцилограм | <500 000 осц/с | |||||
| Час наростання | ≤5 нс | ≤5 нс | ≤3,5 нс | ≤3,5 нс | ≤1,75 нс | ≤1 нс |
| Математичні функції | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop | |||||
| Дисплей | 9'' сенсорний екран, 1024×600 | |||||
| Вага | <3,5 кг (без опаковання) | |||||
| Розміри (ш × в × г) | 367 × 200 × 130 мм | |||||
Завантажити додаткову інформацію (Data Sheet) для RIGOL MSO5102 (англ.).
