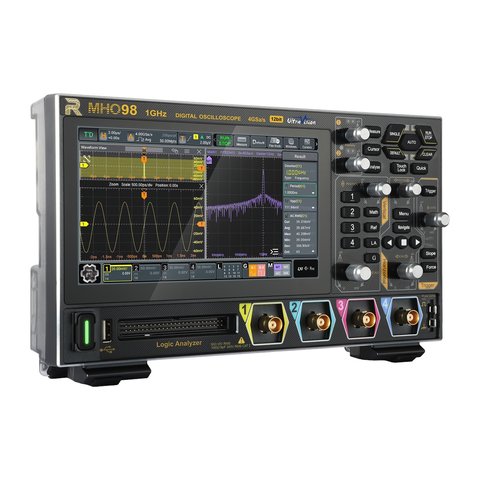

Цифровий осцилограф RIGOL MHO98

RIGOL MHO98 – це цифровий осцилограф обмеженої серії, який відрізняється високою продуктивністю, компактною конструкцією та чудовим співвідношенням ціни та функціональності. 12-бітна роздільна здатність приладу забезпечує виключно точне та деталізоване відображення сигналів. Завдяки максимальній аналоговій смузі пропускання до 1 ГГц і чотирьох аналоговим каналам, пристрій ідеально підходить для вирішення складних вимірювальних завдань у галузях розробки, досліджень та освіти.

З частотою дискретизації до 4 Гвиб/с та максимальною глибиною пам'яті 500 МБ, RIGOL MHO98 забезпечує безперервну реєстрацію навіть найшвидших змін сигналу. Діапазон вертикальної чутливості від 200 мкВ/под до 10 В/под та максимальна швидкість захоплення форм сигналів 1 000 000 сигналів/с гарантують точні результати вимірювань, навіть для слабких сигналів. 7-дюймовий HD-сенсорний дисплей (1024 × 600 пікселів) та зручна ручка для керування Flex Knob забезпечують комфортну роботу та швидку навігацію.

Для комплексного аналізу модель має вбудований двоканальний генератор сигналів довільної форми (до 100 МГц), що підтримує аналіз діаграм Боде. Крім того, пристрій має 16 цифрових каналів та постачається з логічним аналізатором PLA2216 на 200 МГц, що дозволяє одночасно реєструвати та аналізувати як аналогові, так і цифрові сигнали.

Особливості

• Обмежена серія: кожен MHO98 постачається з іменною табличкою з 24-каратного золота та унікальним серійним номером, що підкреслює його ексклюзивність
• 12-бітна вертикальна роздільна здатність з 4096 рівнями квантування (у 16 разів вище, ніж у 8-бітних систем) ідеально підходить для тестування малих сигналів
• Максимальна аналогова смуга пропускання 1 ГГц, 4 аналогові канали
• 16 цифрових каналів у стандартній комплектації (з щупом логічного аналізатора PLA2216 (200 МГц))
• Частота дискретизації у реальному часі: до 4 ГВиб/с
• Максимальна глибина пам'яті 500 Мб
• Вертикальна чутливість: від 200 мкВ/под до 10 В/под
• Максимальна швидкість захоплення сигналів 1 000 000 на секунду, що допомагає швидко виявляти аномалії
• Плавна робота під час вимірювань, спектрального аналізу, математичної обробки або тривалих захоплень
• Дисплей з цифровим фосфорним зображенням та 256-рівневою градацією інтенсивності в реальному часі
• Стандартний 2-канальний генератор довільних сигналів з частотою 100 МГц та підтримкою діаграми Боде
• Підтримка аналізу гістограм, цифрових сигналів тощо
• Функції пошуку та навігації за формою сигналу, що дозволяє швидше виявляти аномалії
• 7-дюймовий (1024×600) сенсорний HD-дисплей для зручної роботи
• Гнучка ручка керування Flex Knob для зручного використання

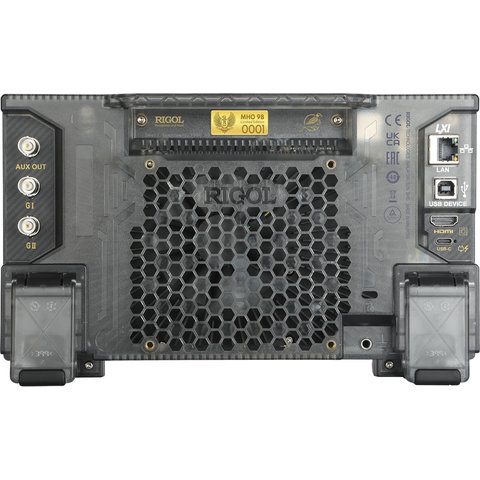

• Стандартні інтерфейси USB 2.0 Device & Host, LAN (100M) та HDMI
• Інноваційний та вишуканий промисловий дизайн, простота експлуатації
• Підтримує онлайн оновлення програмного забезпечення
• Оснащений інтерфейсом Type-C – можлива робота від портативного джерела живлення, що зручно для вимірювання в польових умовах
• Компактний корпус; можливе використання зі стандартною підставкою для монітора, що дозволяє ефективно збільшити робочий простір
• Пакет MHO900-BND надсилається електронною поштою після відвантаження пристрою

Технічні характеристики

Технічні дані

  Завантажити технічні дані для RIGOL MHO98.

Посібник користувача

  Завантажити посібник користувача для RIGOL MHO98.

Комплектація

• Цифровий осцилограф RIGOL MHO98 — 1 шт.
• Кабель живлення — 1 шт.
• Кабель заземлення — 1 шт.
• USB-кабель — 1 шт.
• Пасивні щупи HighZ (500 МГц) — 4 шт.
• 16-канальний щуп для логічного аналізатора — 1 шт.
• Сумка для транспортування — 1 шт.
