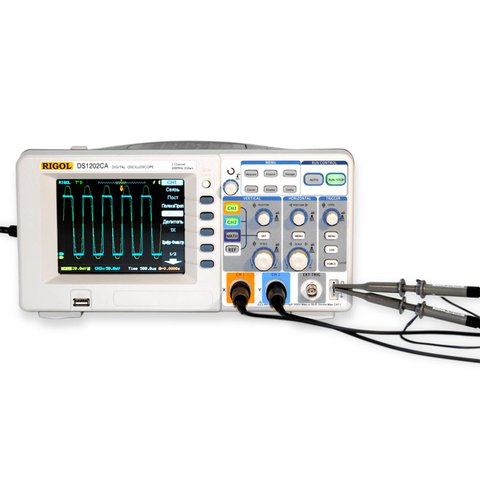

Цифровий осцилограф RIGOL DS1202CA
Код: 810640
Цифровий осцилограф RIGOL DS1202CA
Все про товар
Повний опис
Характеристики
Відео
Доставка
Оплата
Гарантія
Знято з виробництва
Все про товар
Відео
Відео
Відео
Відео
Відео
Відео
Відео
6.5 кг 110, 220 V Гарантія: 36 місяців
Двоканальний цифровий осцилограф зі смугою пропускання 200 МГц та частотою дискретизації 2 Гвиб/с. Читати далі
Знято з виробництва
Також вас можуть зацікавити
Настільний 2-канальний фосфорний цифровий осцилограф із смугою пропускання 200 МГц, частотою дискретизації 1 ГВиб/с, пам'яттю 14 МБ і дисплеєм 7.0", 400,000 осц/с.
Наявність на складі:
- Львів
ID: 870200 6 кг 110, 220
Разом з цим товаром купують
2-канальний генератор з діапазоном частот від 1 мкГц до 200 МГц, частотою дискретизації 2,4 ГВиб/с (16 біт) і пам'яттю 20 МБ. Смуга пропускання: 200 МГц.
Наявність на складі:
- Львів
ID: 873661 6 кг 110, 220
Генератори DG4000 серії поєднують велику кількість функцій, включно з генератором гармонічних коливань, генератором сигналів довільної форми, генератором імпульсів та аналоговим/цифровим модулятором і лічильником. Два канали. Максимальна частота синусоїдального сигналу - 100 МГц.
Наявність на складі:
- Львів
ID: 834193 7.8 кг 110, 220
Двоканальний генератор сигналів з максимальною частотою 25 МГц, частотою дискретизації 200 МВиб/с і пам'яттю 2 Мточок (стандарт). Унікальна технологія SiFiII.
Наявність на складі:
- Львів
ID: 896648 7 кг
ID: 903397
Генератор сигналів UNI-T UTG962E
10922.00 ₴
Мініатюрний високоточний двоканальний генератор сигналів зі смугою пропускання 60 МГц та частотою дискретизації 200 Мвиб/с. Модуляція: AM, FM, PM, FSK.
Наявність на складі:
- Львів
ID: 903397 1 кг
Двоканальний генератор сигналів з вихідною частотою 120 МГц, частотою дискретизації 1,2 Гвиб/с, вертикальною роздільною здатністю 16 біт.
Наявність на складі:
- Львів
ID: 862793 6 кг 110, 220
Двоканальний генератор сигналів з максимальною вихідною частотою 60 МГц, частотою дискретизації 150 Мвиб/с, вертикальною роздільною здатністю 14 біт.
Наявність на складі:
- Львів
ID: 869148 7 кг 110, 220
Двоканальний генератор сигналів з вихідною частотою 40 МГц, частотою дискретизації 1,2 Гвиб/с, вертикальною роздільністю 16 біт.
Наявність на складі:
- Львів
- Київ
ID: 862791 7.5 кг 110, 220
Мініатюрний високоточний двоканальний генератор сигналів зі смугою пропускання 30 МГц та частотою дискретизації 200 Мвиб/с. Модуляція: AM, FM, PM, FSK.
Наявність на складі:
- Львів
ID: 903396 1 кг
ID: 917836
Генератор сигналів OWON DGE2070
10535.00 ₴
Двоканальний генератор з максимальною вихідною частотою 70 МГц і частотою дискретизації 300 Мвиб/с. Підтримує 5 стандартних і 150 довільних форм сигналів
Наявність на складі:
- Львів
ID: 917836 0.5 кг
ID: 913697
Генератор сигналів UNI-T UTG1022X
14666.01 ₴
Двоканальний генератор з частотою дискретизації 200 МВиб/с, макс. вихідною частотою 20 МГц, вертикальною роздільною здатністю 16 біт і 4,3-дюймовим TFT РК-дисплеєм.
Наявність на складі:
- Львів
ID: 913697 6 кг
Пасивний щуп для осцилографів сумісний з UNI-T, Rigol та Atten.
Наявність на складі:
- Львів
ID: 828785 0.1 кг
Компактний одноканальний цифровий генератор сигналів у захисному силіконовому чохлі. Форма сигналів: прямокутна. Діапазон частот: 0,001 Гц - 180 кГц.
Наявність на складі:
- Львів
ID: 902550 0.5 кг
Переносна сумка призначена спеціально для осцилографів серії DS1000.
Наявність на складі:
- Львів
ID: 815390 8 кг
Повний опис
Особливості
- Максимальна частота дискретизації в реальному часі до 2 Гвиб/с.
- Максимальна частота дискретизації в еквівалентному режимі до 50 Гвиб/с
- Смуга пропускання до 200 МГц дозволяє достовірно захоплювати сигнали в реальному часі та спостерігати важко вловимі складові періодичних сигналів
- Швидкість оновлення до 2000 сигналів/с
- Компактний, легкий, займає мало місця на столі
- Дозволяє передати записаний сигнал на генератор RIGOL серії DG 3000 з його подальшим відтворенням на ньому
- Яскравий кольоровий TFT дисплей
- Вбудований USB-хост дозволяє підключити флеш-пам'ять, USB-принтер та оновлювати ПЗ пристрою
Розширені можливості
- Глибина пам'яті: 10 кБ (1 канал), 5 кБ (2 канали)
- 20 автоматичних вимірювань
- Курсорні вимірювання в режимах: ручний, відслідковування, автоматичні вимірювання
- Математичні функції: додавання, віднімання, множення, інвертування, швидке перетворення Фур'є (ШПФ)
- Спеціальний цифровий фільтр
- Режим покадрового запису осцилограм
- Вбудований апаратний частотомір
- Стандартні інтерфейси: USB, RS-232, USB-хост
- Функція "тест пройдено/не пройдено" в стандартній комплектації, з гальванічним ізольованим виходом
- Багатомовний інтерфейс, вбудована система допомоги
Функція синхронізації
- Регульований рівень чутливості синхронізації
- Ефективно фільтрує шум від сигналу синхронізації та дозволяє запобігти помилковій синхронізації за допомогою регулювання чутливості синхронізації
- Почергова синхронізація
- Дисплей с двома часовими розгортками, аналогічний до режимів, що раніше застосовувались в аналогових осцилографах RIGOL, дозволяє спостерігати за двома несинхронними сигналами
- Синхронізація по нахилу фронту
- Синхронізація по рівню нахилу зростаючого чи спадаючого фронту сигналу, встановленому користувачем
- Синхронізація по умові реєстрації зростаючого чи спадаючого фронту сигналу
- В основному використовується для спостереження за періодичними сигналами для побудови вічкової діаграми. Цей режим зазвичай присутній в просунутих осцилографах.
Відтворення сигналу
- Осцилографи RIGOL серій DS1000CA можна напряму підключати до функціональних генераторів сигналів довільної форми RIGOL серії DG. Генератори сигналів RIGOL серії DG можуть відтворювати осцилограми, збережені на осцилографі, що дуже зручно для імітаційних випробувань
- Передача сигналів з осцилографа RIGOL серії DS1000CA на генератор сигналів RIGOL DG через USB-порт
- Захоплення осцилограми
- Відновлення сигналу
Ергономіка
- Регульована яскравість осцилограм, більш ефективний дисплей для відображення сигналів
- Файлова система
- Легкий в користуванні, підтримує накопичувачі пам'яті USB
- Вбудована система допомоги, для входу потрібно утримувати поточну клавішу 3 секунди
Порівняльна таблиця осцилографів RIGOL серії DS1000CА
| Модель | DS1302CA | DS1202CA | DS1102CA | DS1062CA |
| Смуга пропускання | 300 МГц | 200 МГц | 100 МГц | 60 МГц |
| Глибина пам'яті | 10 кБ (1 канал), 5 кБ (2 канали) | |||
| Канали | 2 канали + зовнішня синхронізація | |||
| Частота дискретизація в реальному часі | 2 Гвиб/с (1 канал), 1 Гвиб/с (2 канали) | |||
| Частота дискретизації в еквівалентному режимі | 50 Гвиб/с | |||
| Період наростання | 1,2 нс |
1,7 нс |
3,5 нс | 5,8 нс |
| Діапазон коефіцієнту розгортки | 1 нс/под– 50 с/под |
2 нс/под– 50 с/под |
5 нс/под– 50 с/под | 5 нс/под– 50 с/под |
| Вхідний повний опір | 1МОм/15пФ, и 50W | 1МОм/15пФ | |||
| Режим синхронізації | по фронту, відео, ширині імпульсу, нахилу фронту, почерговий | |||
| Джерела синхронізації | К1, К2, зовнішнє, зовнішнє/5, мережа | |||
Технічні характеристики
| Чутливість по вертикалі | 2 мВ/под – 5 В/под |
| Роздільна здатність по вертикалі | 8 біт |
| Режим входу | DC, AC, земля |
| Максимальна вхідна напруга | 300 В (DC+AC пік.) |
| Режим «самописця» | 500 мс/под– 50 с/под |
| Автоматичні вимірювання | Vpp, Vamp, Vmax, Vmin, Vup, Vdn, Vavg, Vrms, максимальне від'ємне значення, максимальне додатне значення, частота, період, час наростання, час спадання, затримка до і після сигналу, додатній коефіцієнт заповнення, від'ємний коефіцієнт заповнення, затримка… |
| Курсорні вимірювання | Режими: ручний, відслідковування, автоматичні вимірювання |
| Математичні функції | Додавання, віднімання, множення, ШПФ, інвертування |
| Зберігання | Внутрішнє: 10 осцилограм та 10 налаштувань Запис на USB-флеш-пам'ять: BMP, CSV, осцилограми та налаштування |
| Вхід/вихід | Порт USB, USB Host, RS-232, P/F Out (ізольований) |
| Дисплей | TFT (64К, кольоровий РКД), 320 × 234 |
| Напруга-живлення / потужність споживання | 100-240 В / 40 Вт |
| Розміри | 303 мм × 154 мм × 133 мм |
| Маса | 2,3 кг |
Відео
Приклад використання аналогічного цифрового осцилографа RIGOL DS1202CA можна побачити у відеоогляді універсального генератора сигналів Rigol DG3061A.
Загляніть у закладку Відео – там ви знайдете ще більше відеооглядів!
Комплектація
 |
 |
|
Кабель живлення 110-220 В |

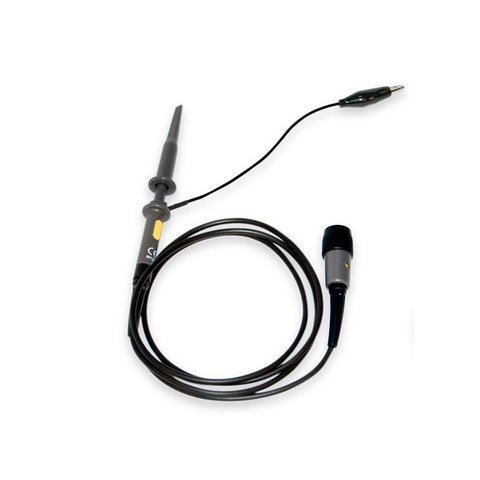

2 щупи |
 |
|
| Кабель USB |
Комплектація, зовнішній вигляд та характеристики товару можуть відрізнятись від показаних на сайті та змінюватись виробником без повідомлення. Перед покупкою уточнюйте у менеджера.
