ПЗ UltraScope розроблене для цифрових осцилографів RIGOL. Користувач може з'єднувати ПК та осцилограф через інтерфейси RS - -232, GRIP та USB. Це дозволяє управляти цифровим осцилографом з комп'ютера, зберігати дані параметрів сигналу та форму сигналу.

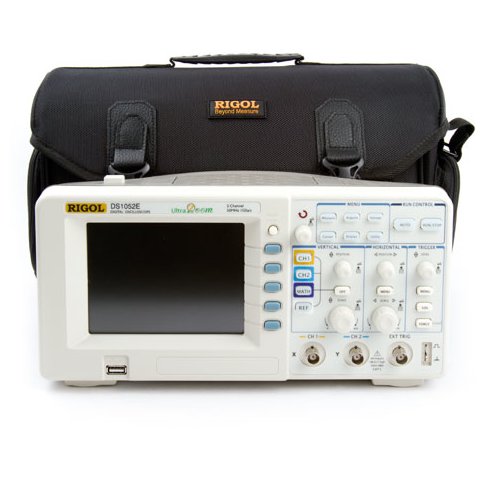

Завантажити інструкцію користувача цифрового осцилографа RIGOL DS1052E (англ. версія)
Завантажити інструкцію користувача для Rigol DS1052Е (рос.)

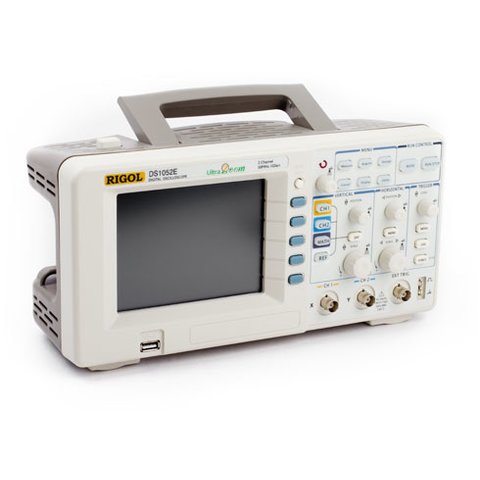

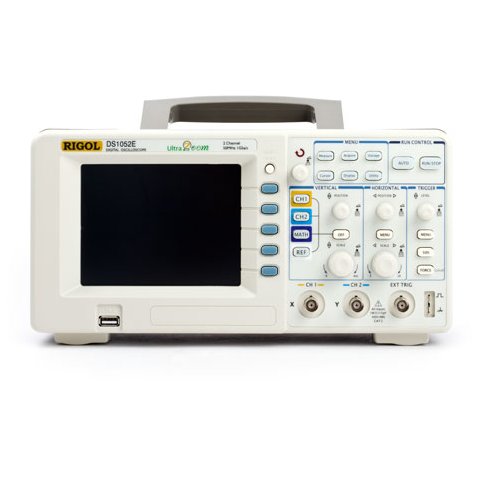

Модель | DS1102E | DS1052E |
---|---|---|
Смуга пропускання | 100 МГц | 50 МГц |
Частота дискретизації в реальному часі | 1 Гвиб/с | |
Частота дискретизації в еквівалентному режимі | 25 Гвиб/с | 10 Гвиб/с |
Період наростання | 3,5 нс | 7 нс |
Вхідний повний опір | 1 МОм ± 2% | |
Період горизонтальної розгортки | 1 нс/под– 50 с/под | 5 нс/под– 50 с/под |
Дисплей | 5,6" TFT (64k, кольоровий РКД), 320х234 | |
Канали | 2 канали + зовнішня синхронізація | |
Глибина пам'яті | 1 МБ | |
Вертикальна чутливість | 2 мВ/под – 10 В/под | |
Вертикальна роздільна здатність | 8 біт | |
Режим входу А1 і А2 | DC, AC, земля | |
Режими синхронізації | за фронтом, відео, довжиною імпульсу, затримка запуску, зовнішня синхронізація | |
Режими синхронізації розгортки | Авто, нормальний, одноразовий | |
Похибка вимірювань часових інтервалів | ±0,01% | |
Максимальна вхідна напруга | 300 В DC, AC пік, (1 МОм вхідний опір 10Х), 5 В (Вскз, 50 Вт вхідний опір, BNC ) |
|
Математичні функції | Додавання, віднімання, множення, швидке перетворення Фур'є (ШПФ) | |
Автоматичні вимірювання | Vpp, Vamp, Vmax, Vmin, Vup, Vdn, Vavg, Vrms, максимальне від'ємне значення, максимальне додатне значення, частота, період, час наростання, час спадання, позитивна тривалість, негативна тривалість, додатній коефіцієнт заповнення, від'ємний коефіцієнт заповнення, затримка | |
Курсорні вимірювання | Режими: ручний, відслідковування та автоматичні вимірювання | |
Зберігання вимірювань | 10 осцилограм та налаштувань | |
Живлення | 100-240 В, 40 - 440 Гц. САТ II. / 50 Вт Макс | |
Вага, кг | 2,4 |

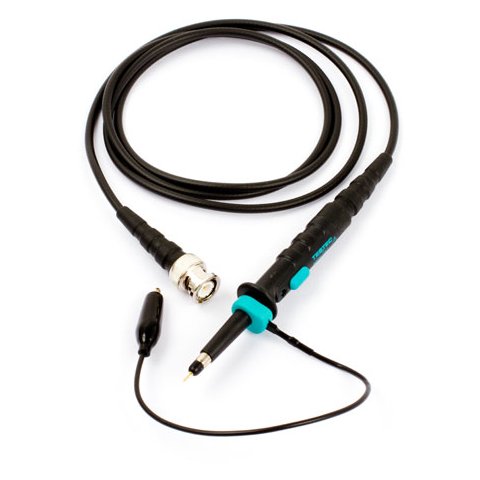

Провід | Довжина 1,2 м з роз'ємом BNC |
Смуга пропускання | ≤15 MГц (1:1) ≤150 MГц (10:1) |
Вхідний повний опір | 10 MОм/15,5 пФ (10:1), 1 MОм/47 пФ (1:1) |
Період наростання | 2,3 нс (10:1), 24 нс (1:1) |
Максимальна вхідна напруга | 600 В |
Дільник напруги | 1:1/10:1 |
Завантажити додаткову інформацію (Data Sheet) для RIGOL DS1052E(англ.).
