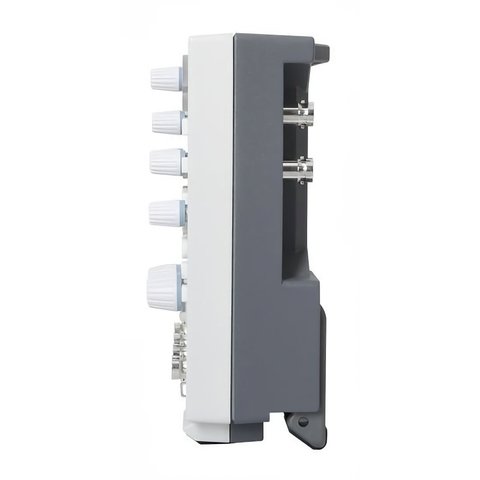

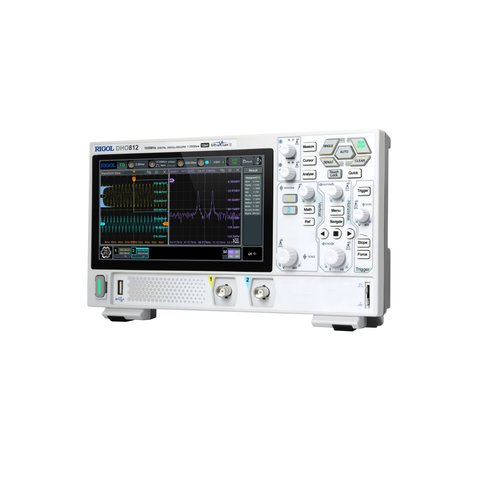

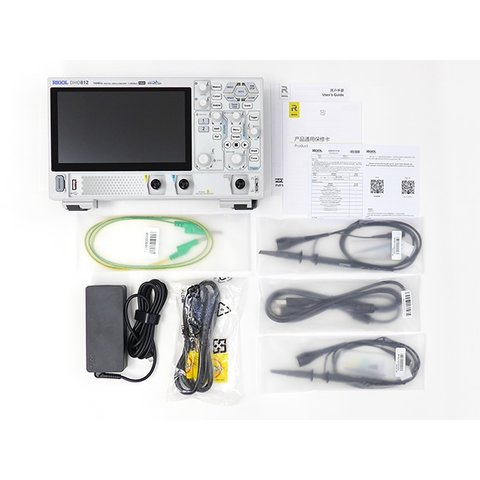

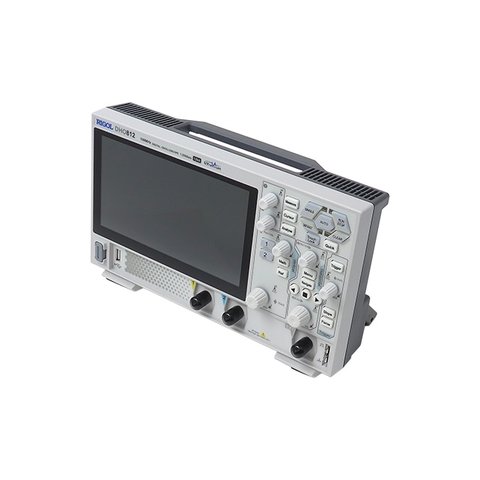

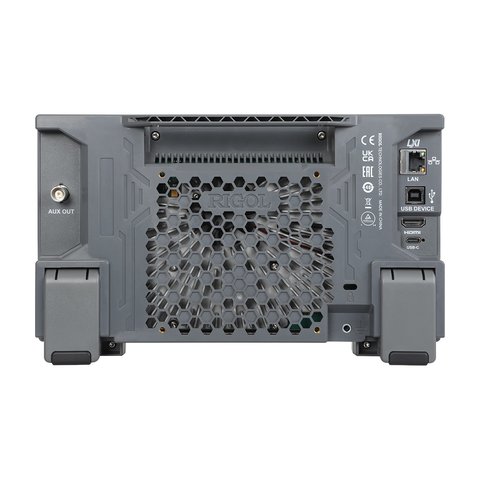

RIGOL DHO812 – це високопродуктивний двоканальний осцилограф зі смугою пропускання 100 МГц, частотою дискретизації 1,25 ГВиб/с, 12-розрядним АЦП, низьким рівнем шуму, глибиною пам'яті 25 точок і сенсорним дисплеєм з діагоналлю 17,8 см і роздільною здатністю 1024×600 пікселів. Швидкість захоплення осцилограм у режимі UltraAcquire – 1 000 000 осц/с. Оснащений ПЗ для запуску і декодування I²C, SPI і RS232/UART.
| Модель | DHO802 | DHO804 | DHO812 | DHO814 |
|---|---|---|---|---|
| Смуга пропускання | 70 MГц | 70 MГц | 100 MГц | 100 MГц |
| Кількість каналів | 2 | 4 | 2 | 4 |
| Час наростання | ≤ 5 нс | ≤ 5 нс | ≤ 3,5 нс | ≤ 3,5 нс |
| Частота дискретизації | 1 канал: 1,25 ГВиб/с 2 канали: 625 МВиб/с кожен 4 канали: 312,5 МВиб/с кожен |
|||
| Швидкість захоплення осцилограм | 30 000 осц/с (векторний режим) 1 000 000 осц/с (режим UltraAcquire) |
|||
| Глибина пам'яті (стандартна) | 1 канал: 25 Мточок 2 канали: по 10 Мточок кожен 4 канали: по 1 Мточок кожен |
|||
| Вертикальна роздільна здатність | 12 біт | |||
| Дисплей | 7-дюймовий сенсорний ємнісний РК-дисплей, 1024 × 600 | |||
| Інтерфейс живлення | Type-C | |||
| Напруга живлення | DC 12 В, 4 A | |||
| Потужність | макс. 48 Вт (при під'єднанні до різних інтерфейсів, USB-накопичувача та пробників) | |||
| Габарити | 265,35 мм (Ш) × 161,75 мм (В) × 77,38 мм (Г) | |||
| Вага | 1,78 кг (без опаковання) / 2,78 кг (в опакованні) | |||
Завантажити посібник користувача для RIGOL DHO812 (англ.).
Завантажити характеристики для RIGOL DHO812 (англ.).
