Настільний 2-канальний цифровий осцилограф із смугою пропускання 100 МГц, частотою дискретизації 1 ГВиб/с, обсягом пам'яті 20 МБ, вертикальною роздільною здатністю 12 біт. Читати далі
23000.70 ₴
Гуртом дешевше
Увага! Відправлення товару протягом 5 робочих днів.
Повний опис

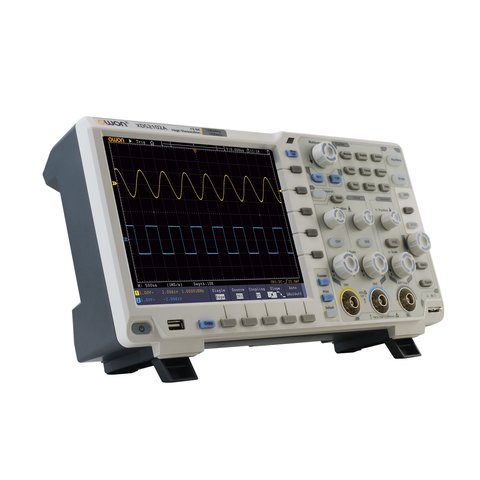

OWON XDS2102A — це настільний цифровий осцилограф. Двоканальний прилад зі смугою пропускання 100 МГц та частотою дискретизації 1 ГВиб/с. Перевагою цього приладу є його компактні розміри, АЦП з високою роздільною здатністю (12 біт) і великий обсяг пам'яті (20 МБ). Осцилограф оснащений великим дисплеєм, що забезпечує комфортне користування.
Особливості
- Смуга пропускання: 100 МГц
- Кількість каналів: 2 канали та зовнішній вхід синхронізації
- Частота дискретизації: 1 ГВиб/с (Real time)
- Обсяг пам'яті: 20 МБ
- Дисплей: 8" LCD; роздільна здатність: 800 × 600 пікселів
- Підтримка SCPI-команд програмування
- Висока швидкість захоплення осцилограм: 55000 осц/с
- Низький рівень власних шумів
- Інтерфейс: USB, LAN, VGA (опція), Wi-Fi (опція)
- Захоплення та декодування: RS232, SPI, I2C, CAN
Технічні характеристики
| Смуга пропускання | 100 МГц |
| Час наростання фронту | 2 нс - 1000 с |
| Кількість каналів | 2 канали та зовнішній вхід синхронізації |
| Вертикальна чутливість | від 1 мВ/под до 10 В/под |
| Похибка вимірювань | ±1.5% |

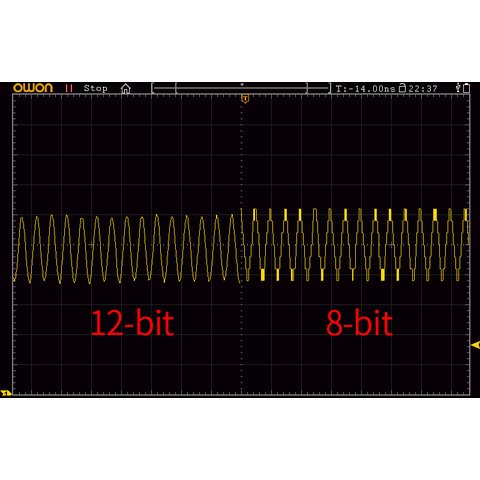

| Вертикальна роздільна здатність | 12 біт |
| Вхідні параметри | |
| Вхідний імпеданс | 1 МОм ± 2%, 15 пФ ± 5pF; 50 Ом ± 2% |
| Режими входу | AC, DC, GND |
| Максимальна вхідна напруга | 1 MОм ≤ 300 В; 50 Ом ≤ 5 В |
| Коефіцієнт розподілу стандартних пробників | х1; х10 |
| Корекція за коефіцієнтом пробника | 0.001X - 1000X |
| Система синхронізації | |
| Режими синхронізації | автоматичний, звичайний, одиничний |
| Умови синхронізації | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, опційно: I2C, SPI, RS232, CAN + декодування I2C, SPI, RS232 і CAN |
| Джерело синхронізації | СН1/CH2, зовнішній, зовнішній / 5, AC лінія живлення |
| Система цифрової обробки | |
| Тип дискретизації | в реальному часі |
| Частота дискретизації | 1 ГВиб/с - 8 біт, 500 МВиб/с - 12 біт |
| Зберігання осцилограм | 100 у внутрішній пам'яті |
| Глибина пам'яті | 20 МБ |
| Режим дискретизації | пряма дискретизація, реєстрація піків, усереднення |
| Режим формування форми | векторний, точковий |
| Алгоритм відновлення сигналу | sin(x)/x |
| Система вимірювань і математичної обробки | |
| Автоматичні вимірювання | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count |
| Курсорні вимірювання | ручний режим установки курсорів, режим стеження (автоустановка), delta-вимірювання |
| Математичні функції | додавання, віднімання, множення, ділення, ШПФ |
| Загальні характеристики | |
| Дисплей | 8" кольоровий LCD |
| Роздільна здатність дисплея | 800 × 600 (опція сенсорного екрана 1024 × 768 IPS) |
| Інтерфейси | USB-Host, USB-Device, USB-port for PictBridge, Trig Out (P/F), LAN, VGA (опція), Wi-Fi (опція) |
| Живлення | 100-240 В, 45-440 Гц, <15 Вт |
| Габарити | 340 × 177 × 90 мм |
| Вага | 2,6 кг |
Комплектація
- Цифровий осцилограф OWON XDS2102A — 1 шт.
- Вимірювальні щупи — 2 шт.
- Кабель живлення — 1 шт.
- USB-кабель — 1 шт.
- Регулювальна викрутка — 1 шт.
- Програмне забезпечення, CD-диск — 1 шт.
- Інструкція користувача — 1 шт.
