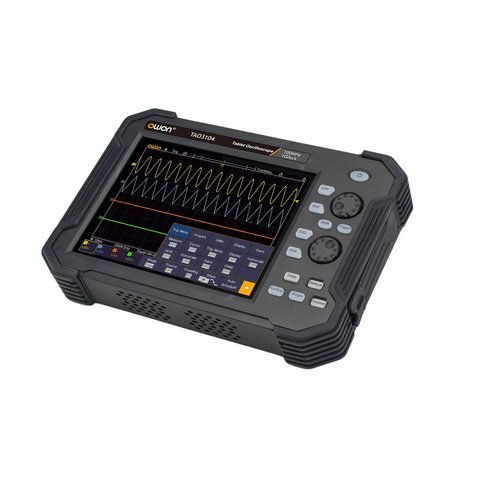

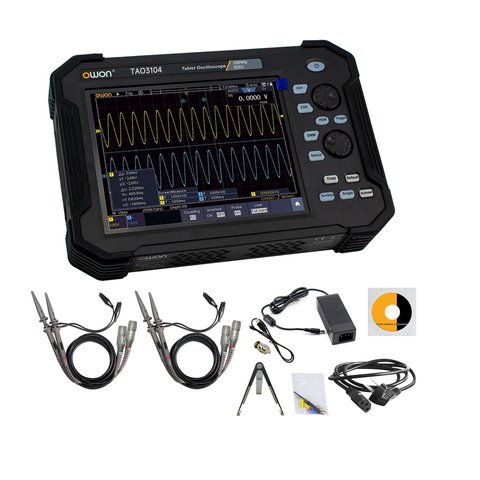

OWON TAO3104 WIFI – це чотириканальний цифровий осцилограф у вигляді планшета з пропускною здатністю 100 МГц, частотою дискретизації 1 Гвиб/с, об'ємом пам'яті 40 Мб. Прилад оснащений вбудованим частотоміром і великим кольоровим сенсорним 8-дюймовим РК-дисплеєм з роздільною здатністю 800 × 600 пікселів.
| Смуга пропускання | 100 МГц |
| Частота дискретизації | 1 Гвиб/с |
| Вертикальна роздільна здатність (A/D) | 8 біт |
| Час наростання | ≤3,5 нс |
| Довжина запису | 40 МБ |
| Швидкість захоплення осцилограм | 45000 осцилограм/с |
| Горизонтальна розгортка | 1 нс/под – 1000 с/под, крок 1 - 2 - 5 |
| Канали | 4 |
| Дисплей | кольоровий 8-дюймовий РК, 800 × 600 пікселів, мультисенсорний |
| Вхідний імпеданс | 1 МОм ± 2%, паралельно з 15 пФ ± 5 пФ |
| Максимальна вхідна напруга | 1 МОм ≤ 300 В середньокв. |
| Точність посилення постійного струму | ±3% |
| Коефіцієнт розподілу | 0.001X - 1000X, крок 1 - 2 - 5 |
| Частота дискретизації / похибка часу реле | ±2.5 ч./млн. |
| Режими входу | DC, AC, GND |
| Вертикальна чутливість | 1 мВ/под - 10 В/под (на вході) |
| Типи запуску | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logics, I2C, SPI, RS232 та CAN (опційно) |
| Декодування шини (опція) | I2C, SPI, RS232, CAN |
| Режими запуску | Авто, нормальний, одиничний |
| Автоматичні вимірювання | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area |
| Математичні функції | ＋, －, ×, ÷, FFT, FFTrms, інтегрування, диференціювання, корінь квадратний, функції користувача, фільтри (нижніх частот, верхніх частот, смугові та режекторні) |
| Зберігання осцилограм | 100 форм сигналів |
| Інтерфейси | USB-host, USB-device, USB-порт для PictBridge, LAN і WIFI (опція) |
| Частотомір | є |
| Батарея | 7,4 В, 8000 мАг, 5 годин роботи |
| Габарити | 270 × 191 × 48 мм |
| Вага | близько 1,7 кг |
Завантажити посібник користувача для OWON TAO3104 WIFI (англ.).
Завантажити специфікації для OWON TAO3104 WIFI (англ.).
