Адаптер для під'єднання камер в Audi, Volkswagen з 2016 р.в. з активними паркувальними лініями

Цей автомобільний адаптер призначений для під'єднання камери заднього виду до штатного монітора Audi і Volkswagen. Ви також можете під'єднати навігаційний блок і камеру переднього виду або інший відеопристрій, наприклад, DVD-плеєр або Android-приставку.

Адаптер обладнаний функцією активних паркувальних ліній.

Принцип роботи

При увімкнення заднього ходу відбувається автоматичне перемикання на зображення з камери заднього виду. При перемиканні на передній хід (Drive) або при паркуванні (паркінг) відбувається автоматичне перемикання на зображення з камери переднього виду на встановлений час (час можна регулювати – від 0 до 25 секунд).

Основні можливості

• Вхід для під'єднання камери заднього виду

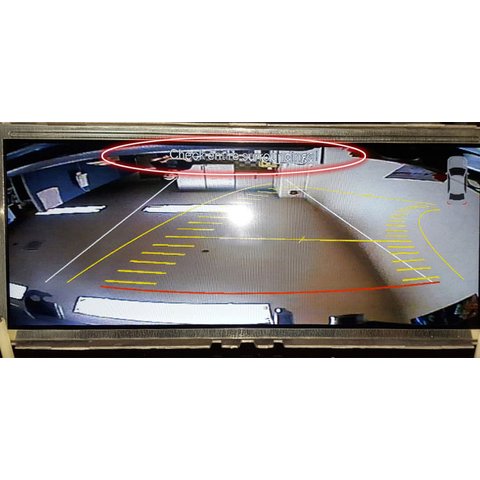

• Вбудована функція активних паркувальних ліній (PAS)
• Автоматичне перемикання на зображення з камер при увімкненні заднього/переднього ходу

Технічні характеристики

• Входи:
  • Аналоговий вхід RGB для навігаційної системи
  • CVBS для камери заднього виду
  • CVBS для камери переднього виду
  • LVDS
• Виходи:
  • LCD-вихід
• Живлення:
  • Напруга на вході: 8-24 В DC
  • Максимальна споживана потужність: 12 Вт
• Розміри: 116 мм × 83 мм × 21 мм
• Перемикання режимів
  • Вибір режиму за допомогою DIP-перемикачів
  • Штатною кнопкою через CAN-шину

Сумісність

Інструкції

• Завантажити інструкцію користувача адаптера для під'єднання камер
• Завантажити інструкцію користувача адаптера для під'єднання камер (вер. 2)

Комплектація

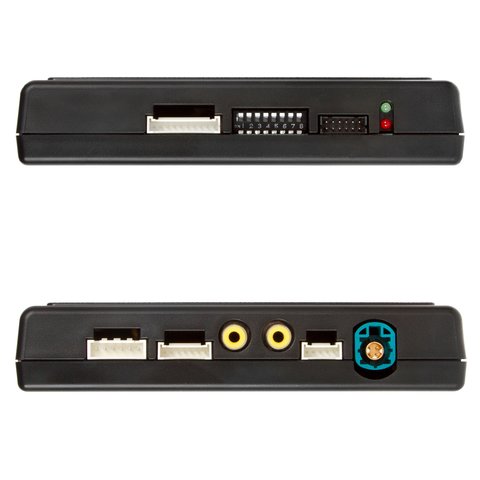

• Основний блок адаптера для камер

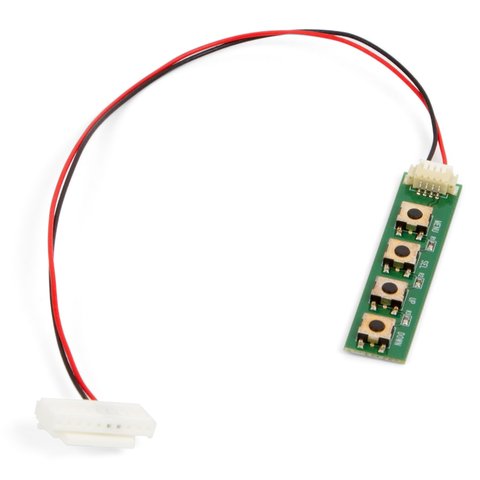

• OSD-клавіатура

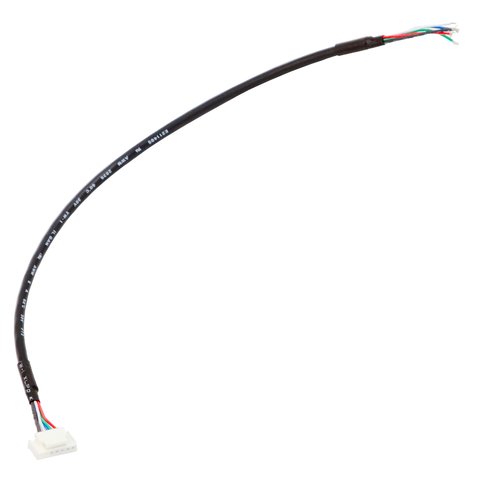

• Набір кабелів:

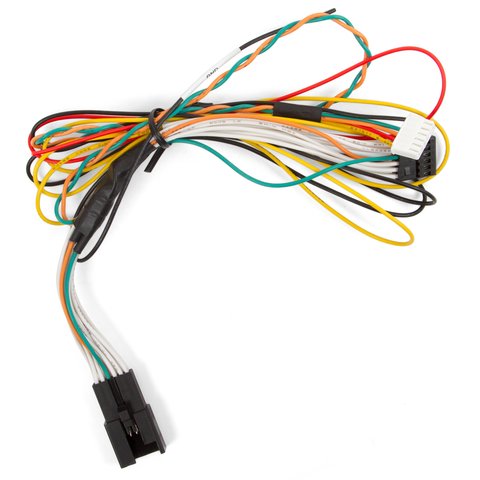

  • Кабель живлення
  • Кабель Navi

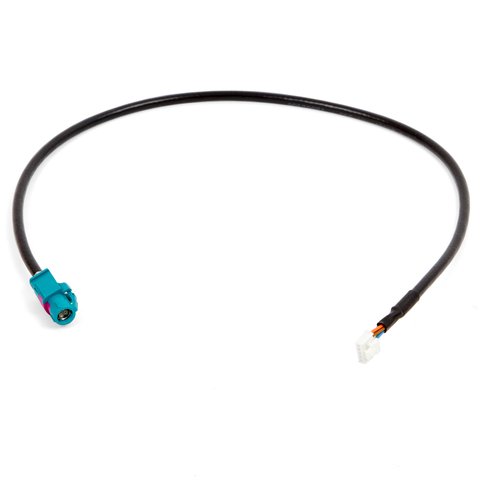

  • LVDS
