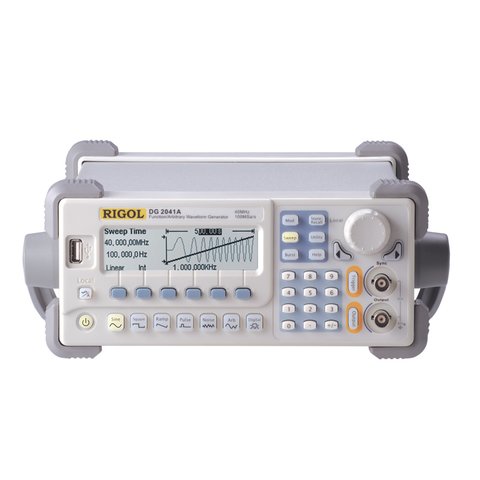

Універсальний генератор сигналів Rigol DG2041A
Код: 810704
Універсальний генератор сигналів Rigol DG2041A
Все про товар
Повний опис
Характеристики
Доставка
Оплата
Гарантія
Знято з виробництва
Все про товар
8 кг 110, 220 V Гарантія: 36 місяців
Універсальний генератор сигналів Rigol DG2041А використовує технологію прямого цифрового синтезу (DDS technology), що забезпечує стабільний, високоточний та "чистий" синусоїдальний сигнал з мінімальними спотвореннями. Генератор сигналів Rigol DG2041А здатен відтворювати прямокутний сигнал (меандр) з мінімальним часом наростання фронтів. Читати далі
Знято з виробництва
Також вас можуть зацікавити
Двоканальний генератор сигналів з вихідною частотою 40 МГц, частотою дискретизації 1,2 Гвиб/с, вертикальною роздільністю 16 біт.
Наявність на складі:
- Львів
ID: 862791 7.5 кг 110, 220
Двоканальний генератор сигналів з максимальною вихідною частотою 60 МГц, частотою дискретизації 150 Мвиб/с, вертикальною роздільною здатністю 14 біт.
Наявність на складі:
- Львів
ID: 869148 7 кг 110, 220
Повний опис
Універсальний генератор сигналів Rigol DG2041А використовує технологію прямого цифрового синтезу (DDS technology), що забезпечує стабільний, високоточний та "чистий" синусоїдальний сигнал з мінімальними спотвореннями. Генератор сигналів Rigol DG2041А здатен відтворювати прямокутний сигнал (меандр) з мінімальним часом наростання фронтів. Одноканальний генератор сигналів Rigol DG2041А простий у використанні: має інтуїтивний користувацький інтерфейс та зручними органами керування з візуальними підказками. Також використання приладом значно спрощується завдяки візуалізації генерованого сигналу на екрані, наявністю універсальних роз'ємів та вбудованої системи допомоги. За допомогою вбудованих функцій модуляції AM, FM, PM и FSK генеруються модульовані сигнали без використання додаткового модулюючого джерела. Генератори сигналів RIGOL призначені для досліджень, налаштування і досліджень в радіоелектроніці.
Огляд універсального генератора сигналів RIGOL DG2041A на технічному порталі www.Masteram-Labs.com
Інструкція користувача
Завантажити додаткову інформацію про універсальний генератор сигналів Rigol DG2041A (англ.версія)
Програмне забезпечення
Завантажити драйвери для універсального генератора сигналів Rigol DG2041A
Особливості
- 10 стандартних форм сигналу:
- синусоїдальний
- прямокутний (меандр)
- пилкоподібний
- імпульсний
- шум
- синхроімпульс
- додатна експонента
- від'ємна експонента
- кардіотонічний
- постійна складова сигналу
- Зовнішній (опорний) вхідний сигнал частотою 10 МГц
- Монохромний LCD-дисплей
- Багатомовний користувацький інтерфейс
- Стандартні інтерфейси: USB, RS-232, GPIB
- Віддалене управління приладом здійснюється через локально мережу LAN
- Технологія DDS забезпечує отримання точного, стабільного сигналу з низьким рівнем завад.
- Частота дискретизації 100 MВиб/с
- Роздільна здатність по вертикалі - 14 біт
- Можливість підключення цифрового 16-ти канального мультиплексора. Разом з аналоговими каналами це дозволяє відтворити сигнали змішаної форми.
- Глибина пам'яті 512 кБ
- Збереження 4 форм сигналу
- Діапазон амплітуд (навантаження 50 Ом) від 1 мВп-п до 10 Вп-п
- Похибка (частота 1 кГц) ±1% ±1 мВп-п
- Різноманітні методи модуляції сигналів: AM, FM, PM и FSK
Технічні характеристики
| Стандартні форми сигналів | |||
|---|---|---|---|
| Синусоїдальна (Sine) | від 1 мкГц до 40 МГц | ||
| Прямокутна (Square) | від 1 мкГц до 40 МГц | ||
| Імпульсна (Pulse) | від 500 мкГц до 16 МГц | ||
| Пилкоподібна (Ramp) | від 1 мкГц до 400 МГц | ||
| Сигнал довільної форми (Arb) | від 1 мкГц до 5 МГц | ||
| Білий шум: | 10 МГц (-3 дБ) | ||
| Роздільна здатність | 1 мкГц | ||
| Режим Sine: спектральна чистота синусоїдального сигналу | |||
| Нелінійне (гармонічне) спотворення | від піка до піка | <1 В | >1 В |
| пост. струм до 20 кГц | -70 дБ нижче несучої | -70 дБ нижче несучої | |
| від 20 кГц до 100 кГц | -65 дБ нижче несучої | -60 дБ нижче несучої | |
| від 100 кГц до 1 МГц | -50 дБ нижче несучої | -45 дБ нижче несучої | |
| від 1 МГц до 10 МГц | -40 дБ нижче несучої | -35 дБ нижче несучої | |
| Сумарне гармонічне спотворення | постійний струм до 20 кГц при розмаху сигналу 1 В >0,2% | ||
| Негармонічний сигнал | постійний струм до 1 МГц < -70 дБ нижче несучої від 1 МГц до 10 МГц < -70 дБ нижче несучої + 6 дБ на октаву |
||
| Фазовий шум | –115 дБ нижче несучої / Гц в нормі | ||
| Режим Square: характеристики прямокутного сигналу (меандру) | |||
| Період наростання/спадання | <13 нс (від 10% до 90%) | ||
| Викид | <2% | ||
| Прогальність | до 8 МГц (включно) | від 20% до 80% | |
| до 16 МГц (включно) | від 40% до 60% | ||
| >16 МГц (включно) | 50% | ||
| Асиметричність (менше 50% періоду) | 1% періоду + 5 нс | ||
| Мерехтіння фази | 1 нс + 100 м.д. % періоду | ||
| Режим Pulse: характеристики імпульсного сигналу | |||
| Смуга пропускання імпульсу | макс. 2000 с, хв. 12 нс, роздільна здатність 1 нс | ||
| Похибка | <2% | ||
| Мерехтіння фази | 1 нс + 100 м.д. % періоду | ||
| Режим Arb: характеристики сигналу довільної форми | |||
| Пам'ять | від 2 до 512 кБ | ||
| Точність амплітуди | 14 біт (включно зі знаком) | ||
| Частота дискретизації | 100 МВиб/с | ||
| Період наростання/спадання | 35 нс | ||
| Мерехтіння фази (середньоквадратичне значення) | 6 нс + 30 м.д. | ||
| Збереження в пам'яті | 4 форми сигналу | ||
| Величини на виході | |||
| Амплітуда (від піка до піка) |
від 20 мВ до 10 В (50 Ом) від 40 мВ до 20 В (Z-стан) |
||
| Точність амплітуди (1 кГц) |
±1% заданого значення + розмах сигналу 1 мВ | ||
| Нерівномірність амплітудної характеристики гармонічного сигналу в межах 100 кГц | <100 кГц 0,1 дБ 100 кГц - 5 МГц 0,15 дВ 5 МГц - 40 МГц 0,3 дВ |
||
| Зміщення постійного струму | |||
| Діапазон (пік змінний струм + постійний струм) |
± 5 В (50 Ом) ±10 В (Z-стан) |
||
| Похибка | ± ( 2% зміщеного значення ±0,5% (| зміщення напруги |) амплітуди ±2 мВ) | ||
| Амплітудна модуляція | |||
| Форма несучої частоти: | синусоїдальний (Sine), прямокутний (Square), пилкоподібний (Ramp), довільний (Arb) | ||
| Передавач (трансмітер) | внутрішній або зовнішній | ||
| Модулюючі сигнали | синусоїдальний (Sine), прямокутний (Square), пилкоподібний (Ramp), шум (Noise), довільний (Arb) (от 2 мГц до 20 кГц) | ||
| Глибина | від 0% до 120% | ||
| Частотна модуляція | |||
| Форма несучої частоти: | синусоїдальний (Sine), прямокутний (Square), пилкоподібний (Ramp), довільний (Arb) | ||
| Передавач (трансмітер) | внутрішній або зовнішній | ||
| Модулюючі сигнали | синусоїдальний (Sine), прямокутний (Square), пилкоподібний (Ramp), шум (Noise), довільний (Arb) (от 2 мГц до 20 кГц) | ||
| Девіація частоти: | от 0 до 20 МГц | ||
| Фазова модуляція | |||
| Форма несучої частоти: | синусоїдальний (Sine), прямокутний (Square), пилкоподібний (Ramp), довільний (Arb) | ||
| Передавач (трансмітер) | внутрішній або зовнішній | ||
| Модулюючі сигнали | синусоїдальний (Sine), прямокутний (Square), пилкоподібний (Ramp), шум (Noise), довільний (Arb) (от 2 мГц до 20 кГц) | ||
| Девіація фази: | 0 ∼ 360° | ||
| ШІМ-маніпуляція | |||
| Форма несучої частоти: | Імпульсна (Pulse) | ||
| Передавач (трансмітер) | внутрішній або зовнішній | ||
| Модулюючі сигнали | від 2 мГц до 20 кГц | ||
| Прогальність | 0%-100% | ||
| FSK-маніпуляція | |||
| Форма несучої частоти: | Імпульсна (Pulse) | ||
| Передавач (трансмітер) | внутрішній або зовнішній | ||
| Модулюючі сигнали | від 2 мГц до 50 кГц | ||
| Прогальність | 50% | ||
| Свіпування | |||
| Форма несучої частоти: | синусоїдальний (Sine), прямокутний (Square), пилкоподібний (Ramp), довільний (Arb) | ||
| Тип: | лінійний або логарифмічний | ||
| Напрямок: | догори або вниз | ||
| Період свіпування: | 1 мс – 500 с | ||
| Передавач (трансмітер) | внутрішній, зовнішній, ручний | ||
| Встановлення мітки: | зріз синхроімпульсу (частотно-програмований) | ||
| Пакетний режим | |||
| Форма несучої частоти: | синусоїдальний (Sine), прямокутний (Square), пилкоподібний (Ramp), імпульсний (Pulse), шум (Noise), довільний (Arb) | ||
| Типи | однократний імпульс (від 1 до 50 000 періодів), невизначений, стробований | ||
| Передавач (трансмітер) | внутрішній, зовнішній, ручний | ||
| Початкова фаза: | від -360° до +360° | ||
| Внутрішній період: | від 1 мкс до 500 с | ||
| Джерело синхроімпульсу | зовнішнє | ||
| Загальні характеристики | |||
| Дисплей | 256 по горизонталі × 64 по вертикалі | ||
| Живлення | від 100 до 240 В змінного струму RMS, від 45 до 440 Гц, категорія безпеки CAT II |
||
| Габарити, мм | 232 × 108 × 288 | ||
| Вага, кг | 2,7 | ||
Стандартна комплектація
- Генератор сигналів RIGOL DG2041А
- Кабель живлення
- Диск з інструкцією користувача і ПЗ
- Форма для калібровки, гарантія та інструкція користувача
- USB-кабель
Додаткові аксесуари (не входять в комплект)
- Атенюатор 40 дБ
- Кабель с BNC-конектором
- Підсилювач потужності, 10 Вт
- Кабель RS-232
